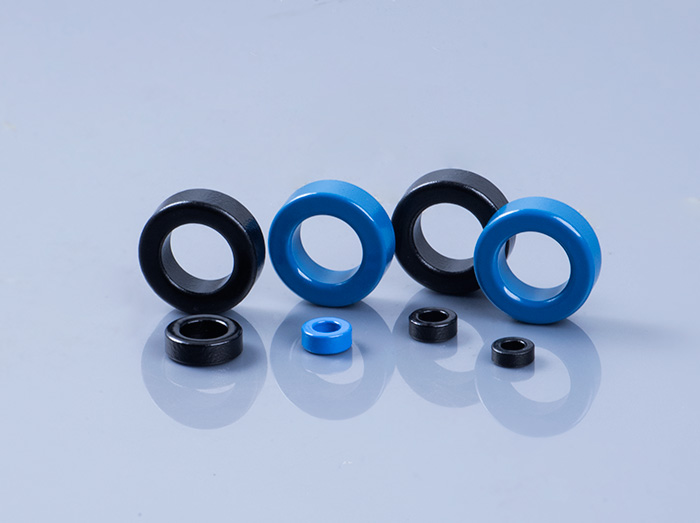

美瑞克微分享铁硅铝磁环绕线方法

电感上的杂散电容来自两个方面，一个是绕线之间的电容，另一个是绕线与磁芯之间的电容。匝间电容与线圈的绕法、匝数有关，绕线与磁芯之间的电容与磁芯材料有关。下面美瑞克小编为您分享铁硅铝磁环绕线方法。

减小电感的杂散电容从两个方面入手。首先，如果磁芯是导体，应该先减小绕线与磁芯之间的电容。减小绕组与磁芯之间的电容的方法是，在绕组与磁芯之间加一层介电常数较低的绝缘材料，增加绕阻与磁芯之间的距离。解决了绕组与磁芯之间的寄生电容问题后，可以通过下面的铁硅铝磁环绕线方法减小匝间电容：

1.尽量单层绕制：空间允许时，尽量使用较大的磁芯，这样可使线圈为单层，有效地减小匝间电容。

2. 输入输出远离：无论制作什么形式的电感，线圈的输入和输出都应该远离，否则输入和输出之间电容会将整个电感短路。

3.多层绕制的方法：线圈的匝数较多，必须多层绕制时，要向一个方向绕，边绕边重叠，不要绕完一层后，再往回绕。

4.分段绕制：在一个磁芯上将线圈分段绕制，这样每段的电容较小，并且总的寄生电容是两段上的寄生电容的串联，总容量比每段的寄生容量小。

5. 多个电感串联起来：可以将一个大电感分解成一个较大的电感和若干电感量不同的小电感，将这些电感串联起来，可以使电感的带宽扩展。
